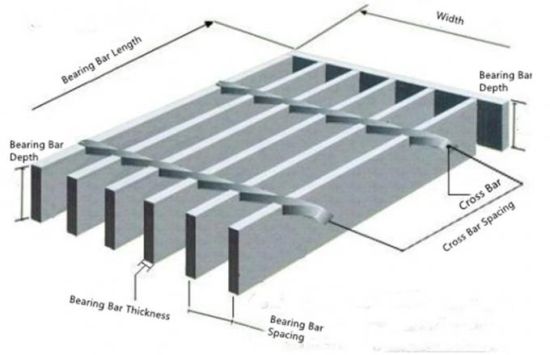

ابعاد گریتینگ فلزی

از تعاریف مهم در ابعاد گریتینگ می توان به موارد زیر اشاره نمود:

طول و عرض گریتینگ:

طول: مسیر طولی گریتینگ بر اساس محیط نصب.

عرض: مسیر عرضی یا پهنای گریتینگ.

ابعاد استاندارد معمول: طول ۲ تا ۶ متر، عرض ۰.۵ تا ۲ متر.

میزان ارتفاع تسمه باربر: ارتفاع تسمه باربر تعیین‌ کننده ظرفیت بارگذاری.

ارتفاع معمول: 20 تا 50 میلی‌ متر برای کاربرد های سبک تا صنعتی.

 ارتفاع بالاتر: تحمل بار بیشتر و کاهش خمیدگی.

اندازه ضخامت تسمه ‌ها:

ضخامت تسمه باربر: مقاومت کششی و فشاری.

ضخامت تسمه عرضی یا رابط: تثبیت و مقاومت جانبی.

استاندارد های صنعتی ضخامت 3 تا 6 میلی ‌متر برای مسیر های سبک تا صنعتی.

اندازه فاصله تسمه‌ ها:

میزان فاصله بین مرکز تسمه ‌های باربر و تسمه ‌های عرضی.

فاصله کمتر: مقاومت بیشتر، عبور نور و هوا  کمتر.

فاصله بیشتر: مقاومت کمتر، عبور راحت ‌تر نور و هوا.

استاندارد صنعتی: 30 تا 100 میلی ‌متر برای تسمه باربر.

اندازه مشبک:

مشبک‌ ها با توجه به کاربرد و عبور افراد یا تجهیزات انتخاب می ‌شوند.

مشبک دندانه‌ دار برای ایمنی مسیر های صنعتی.

تعاریف مهم در ابعاد گریتینگ:

تعیین بار مجاز: وزن تجهیزات و عبور افراد.

انتخاب ارتفاع و ضخامت تسمه باربر: با توجه به بارگذاری.

فاصله مشبک‌ ها: مطابق استاندارد و ایمنی مسیر.

طول و عرض گریتینگ: تطبیق با محیط نصب.

بررسی وزن و هزینه: محاسبه وزن کل برای حمل و نصب.

نکات فنی در انتخاب ابعاد:

بارگذاری واقعی: محاسبه دقیق بار پیش‌ بینی شده.

نوع محیط: مرطوب، صنعتی، مسیر سبک یا سنگین.

ایمنی: انتخاب مشبک مناسب و سطح ضد لغزش.

قابلیت نصب: ابعاد استاندارد نصب آسان را تضمین می‌ کند.

هزینه و وزن: ابعاد بزرگ ‌تر هزینه و وزن بیشتری دارد.
